Động cơ van gió PHC 16Nm 5016N-24-S là thiết bị truyền động điện chuyên dùng để điều khiển các loại van gió trong hệ thống HVAC, AHU, PAU và hệ thống thông gió công nghiệp. Sản phẩm được sản xuất bởi

Với mô-men xoắn 16Nm, thiết bị đáp ứng tốt các loại van gió có kích thước trung bình đến lớn, đảm bảo vận hành ổn định, bền bỉ và an toàn trong nhiều môi trường làm việc khác nhau.

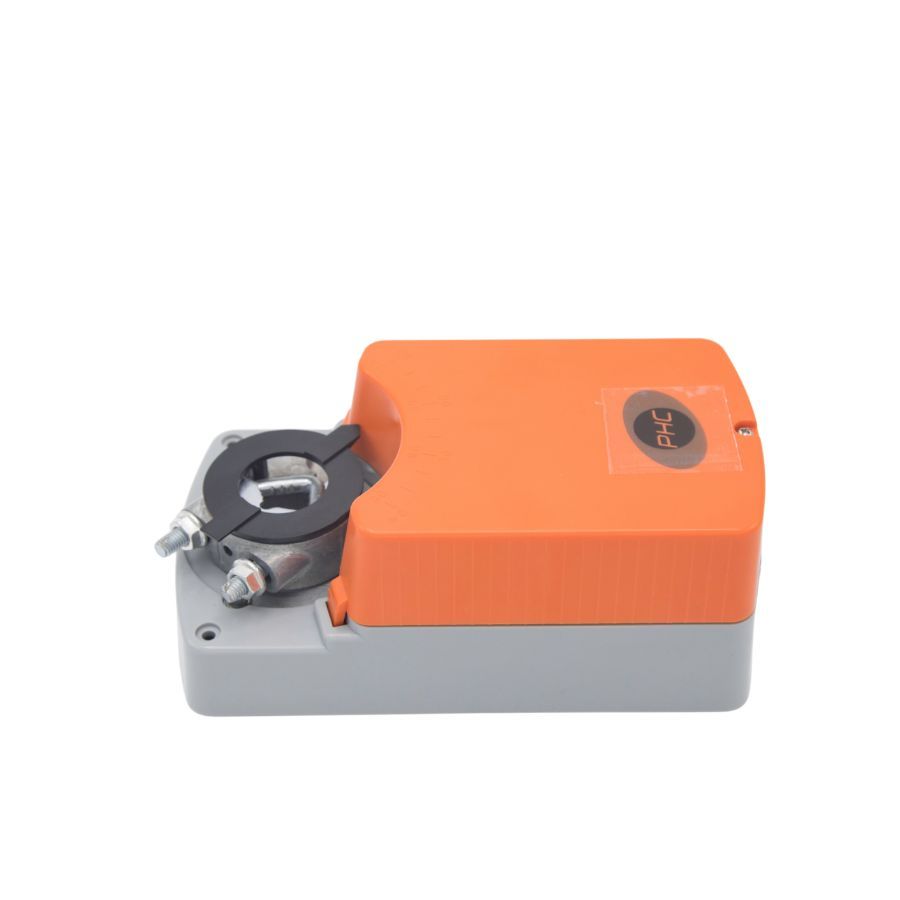

Cấu tạo của động cơ van gió PHC 16Nm 5016N-24-S

Động cơ được thiết kế chắc chắn với các bộ phận chính gồm:

• Vỏ kim loại nguyên khối có độ bền cao.

• Động cơ điện kết hợp bộ truyền bánh răng giảm tốc.

• Trục kẹp vạn năng (Universal Adapter) phù hợp với nhiều loại trục van.

• Bộ điều chỉnh và giới hạn góc quay.

• Nút nhả ly hợp (Manual Override) hỗ trợ vận hành bằng tay khi mất điện hoặc bảo trì.

• Dây cáp đấu nối được tích hợp sẵn, thuận tiện cho việc lắp đặt.

Thiết kế đạt chuẩn IP54, giúp thiết bị chống bụi và chống nước bắn, phù hợp với môi trường kỹ thuật trong các tòa nhà và nhà máy.

Nguyên lý hoạt động

Động cơ PHC 5016N-24-S hoạt động theo quy trình sau:

Bước 1: Nhận tín hiệu điều khiển

Khi hệ thống BMS, PLC hoặc cảm biến gửi tín hiệu điều khiển, nguồn điện 24V AC/DC sẽ được cấp đến chân điều khiển tương ứng để thực hiện lệnh đóng hoặc mở van.

Bước 2: Truyền động

Động cơ điện bên trong quay và truyền lực qua hệ thống bánh răng giảm tốc, tạo mô-men xoắn 16Nm để xoay trục van từ 0 đến 90°. Quá trình đóng/mở diễn ra ổn định với tốc độ được kiểm soát nhằm hạn chế rung lắc và tăng tuổi thọ thiết bị.

Bước 3: Dừng và phản hồi trạng thái

Khi van đạt đến vị trí cài đặt, động cơ sẽ tự động ngắt để tránh quá tải. Đồng thời, tiếp điểm phụ (Auxiliary Switch) sẽ thay đổi trạng thái và gửi tín hiệu phản hồi về tủ điều khiển hoặc hệ thống BMS, giúp giám sát chính xác tình trạng hoạt động của van gió theo thời gian thực.

Ứng dụng

Động cơ van gió PHC 16Nm 5016N-24-S được sử dụng rộng rãi trong nhiều hệ thống HVAC và thông gió như:

• Hệ thống điều hòa trung tâm AHU, PAU.

• Hệ thống thông gió cấp và hút trong các tòa nhà.

• Hệ thống tăng áp cầu thang và điều áp phòng sạch.

• Hệ thống thông gió tầng hầm, bãi đỗ xe.

• Hệ thống hút khói và phòng cháy chữa cháy (PCCC).

• Các hệ thống BMS yêu cầu giám sát trạng thái đóng/mở của van thông qua tiếp điểm phụ.

Ưu điểm nổi bật

• Mô-men xoắn 16Nm, phù hợp với nhiều loại van gió kích thước lớn.

• Hỗ trợ điều khiển On/Off và 3-Point, dễ dàng tích hợp với nhiều hệ thống điều khiển.

• Tích hợp tiếp điểm phụ (Auxiliary Switch) giúp phản hồi trạng thái đóng/mở của van.

• Nguồn cấp 24V AC/DC, đảm bảo an toàn khi vận hành.

• Tự động ngắt khi quá tải, giúp bảo vệ động cơ và kéo dài tuổi thọ.

• Vận hành êm ái, độ ổn định cao và ít phải bảo trì.

• Thiết kế đạt chuẩn IP54, thích hợp với nhiều môi trường làm việc.

• Có nút nhả ly hợp giúp thao tác bằng tay khi cần thiết.

Thông số kỹ thuật

Cam kết sản phẩm

• Hàng chính hãng PHC.

• Cung cấp đầy đủ CO/CQ và chứng từ kỹ thuật.

• Bảo hành chính hãng 24 tháng.

• Hỗ trợ tư vấn lựa chọn động cơ phù hợp với từng loại van gió và hệ thống HVAC.
